Vẽ xong mặt bằng mới là một nửa công việc. Nửa còn lại là trình bày cho gia chủ: người không quen đọc bản vẽ kỹ thuật cần thấy ngôi nhà ở dạng 3D, và cần một tấm hình gọn gàng, có tên mình, có diện tích, để lưu lại hay gửi cho thợ. Vẽ Mặt Bằng Liên Hoa — app phong thuỷ của Thầy Vũ Giới — làm được cả hai ngay trong app: xem 3D một chạm, xuất ảnh PNG có thương hiệu và xuất PDF khổ A3 đúng tỉ lệ.
Xem 3D cho gia chủ
Bấm biểu tượng khối lập phương Xem 3D cho gia chủ (trong dải ☰, hoặc trên dải phím nóng ⚡). App dựng ngay phối cảnh từ chính bản vẽ 2D:
- tường theo đúng bề dày, chiều cao đã đặt, có khoét cửa đi, cửa sổ;
- sàn từng phòng theo màu của loại phòng (gỗ cho phòng khách, phòng ngủ; gạch sáng cho bếp, WC; cỏ cho sân vườn);
- đồ dùng từ thư viện: sofa, giường, tủ, bàn ăn, bếp, bồn tắm, cây xanh, xe, bể bơi… đều có khối riêng;
- ánh sáng mặt trời có bóng đổ, logo Phong Thuỷ Liên Hoa ở góc.
Cách xoay, xem:
- kéo một ngón (hoặc kéo chuột) để xoay quanh ngôi nhà;
- hai ngón để thu phóng; trên máy tính dùng con lăn chuột, giữ Shift hoặc chuột phải để dời khung nhìn.
Thanh nút góc trên bên phải có năm nút: Hạ thấp tường để nhìn nội thất, Nhìn từ trên xuống, Góc nhìn phối cảnh, Chụp ảnh 3D, Đóng 3D (trên máy tính nhấn Esc cũng đóng).
Hạ thấp tường, nhìn từ trên xuống

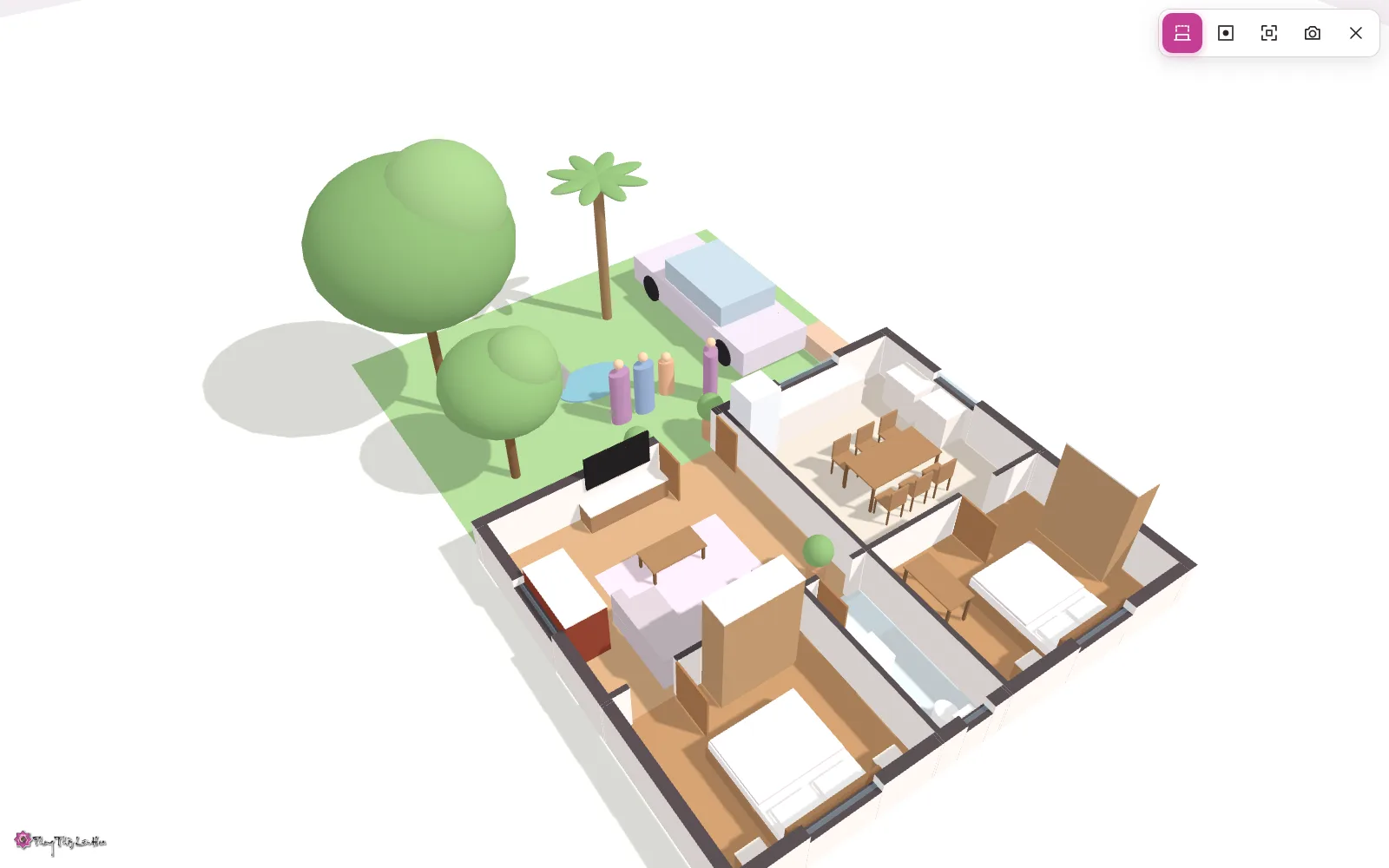

Khi tường cao 3,3 m, góc nhìn phối cảnh che mất nhiều đồ trong phòng. Bấm Hạ thấp tường — tường được cắt xuống khoảng 1,1 m, như mô hình sa bàn — gia chủ nhìn thấy ngay giường kê ở đâu, bếp quay hướng nào, lối đi từ cửa chính vào có thoáng không. Bấm lần nữa là tường cao trở lại.

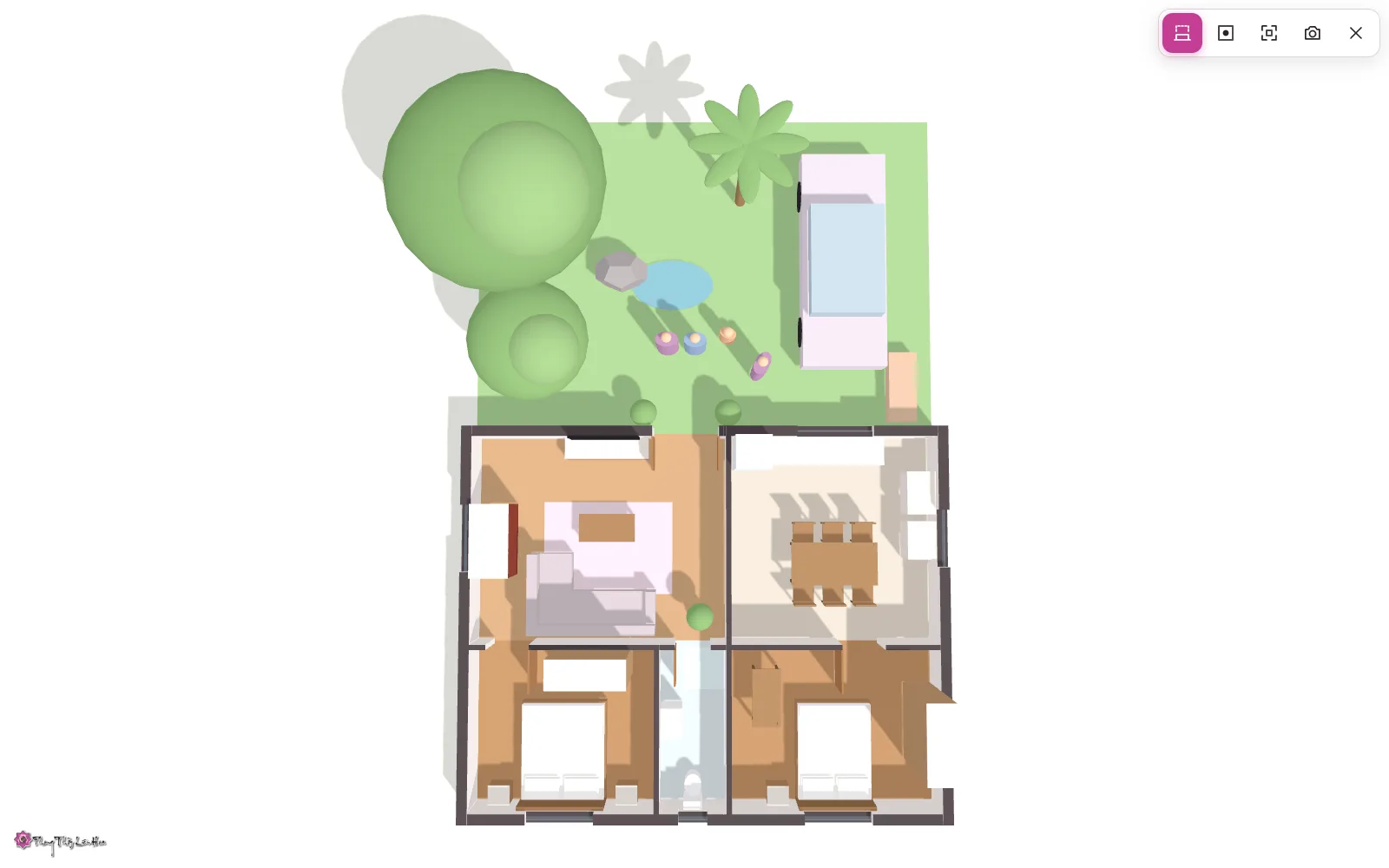

Nút Nhìn từ trên xuống đưa máy quay lên đỉnh, rất giống bản vẽ 2D nhưng có khối và màu, hợp để giải thích bố cục tổng thể. Nút Góc nhìn phối cảnh đưa về góc chéo ban đầu.

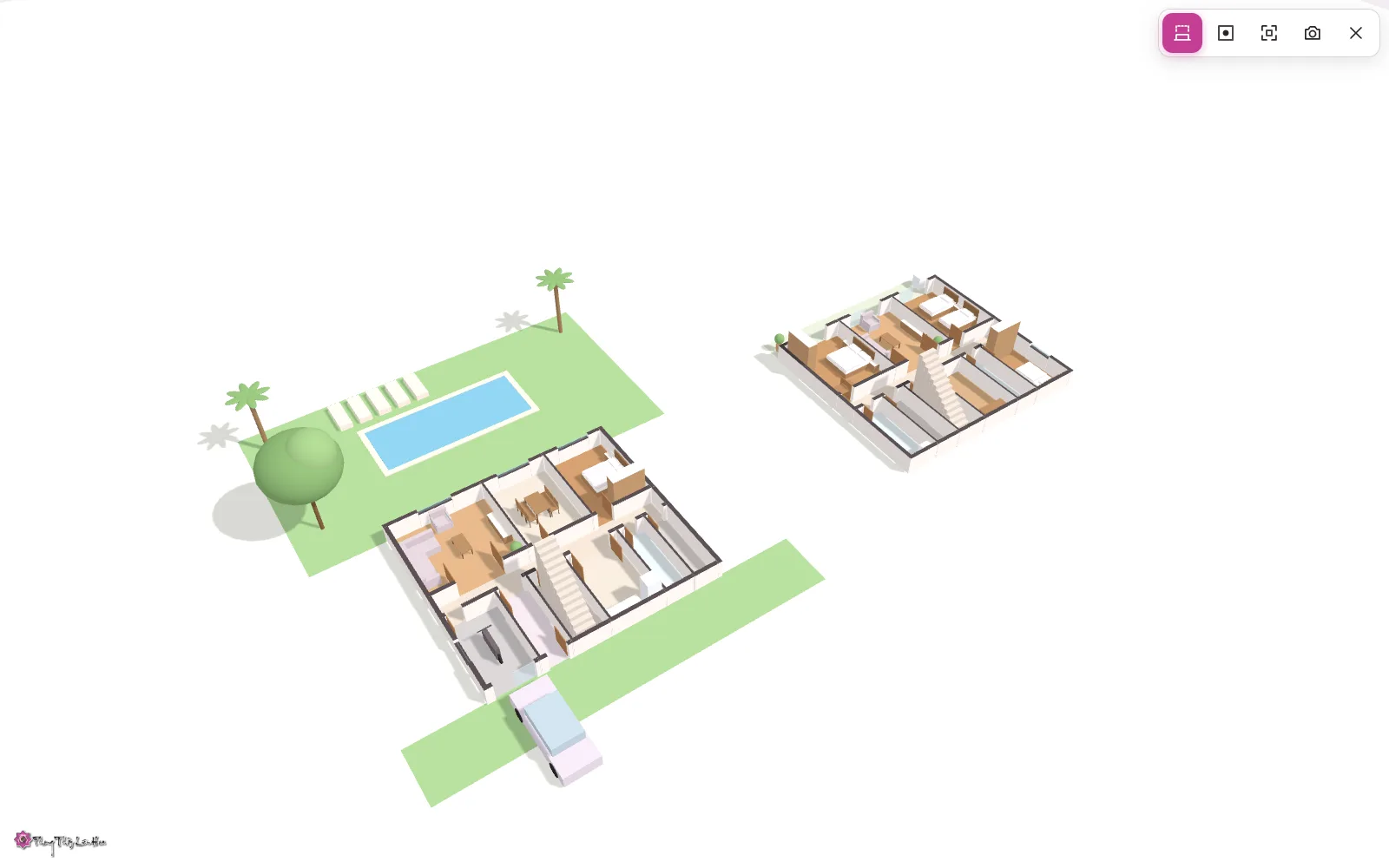

Nhà nhiều tầng thì mỗi tầng hiện thành một khối đặt cạnh nhau, đúng như cách các tầng được xếp trên giấy vẽ — gia chủ so sánh tầng 1 và tầng 2 cùng lúc.
Bấm Chụp ảnh 3D để lưu góc nhìn đang có thành tệp PNG, gửi kèm cho gia chủ.
Xuất hình PNG có thương hiệu

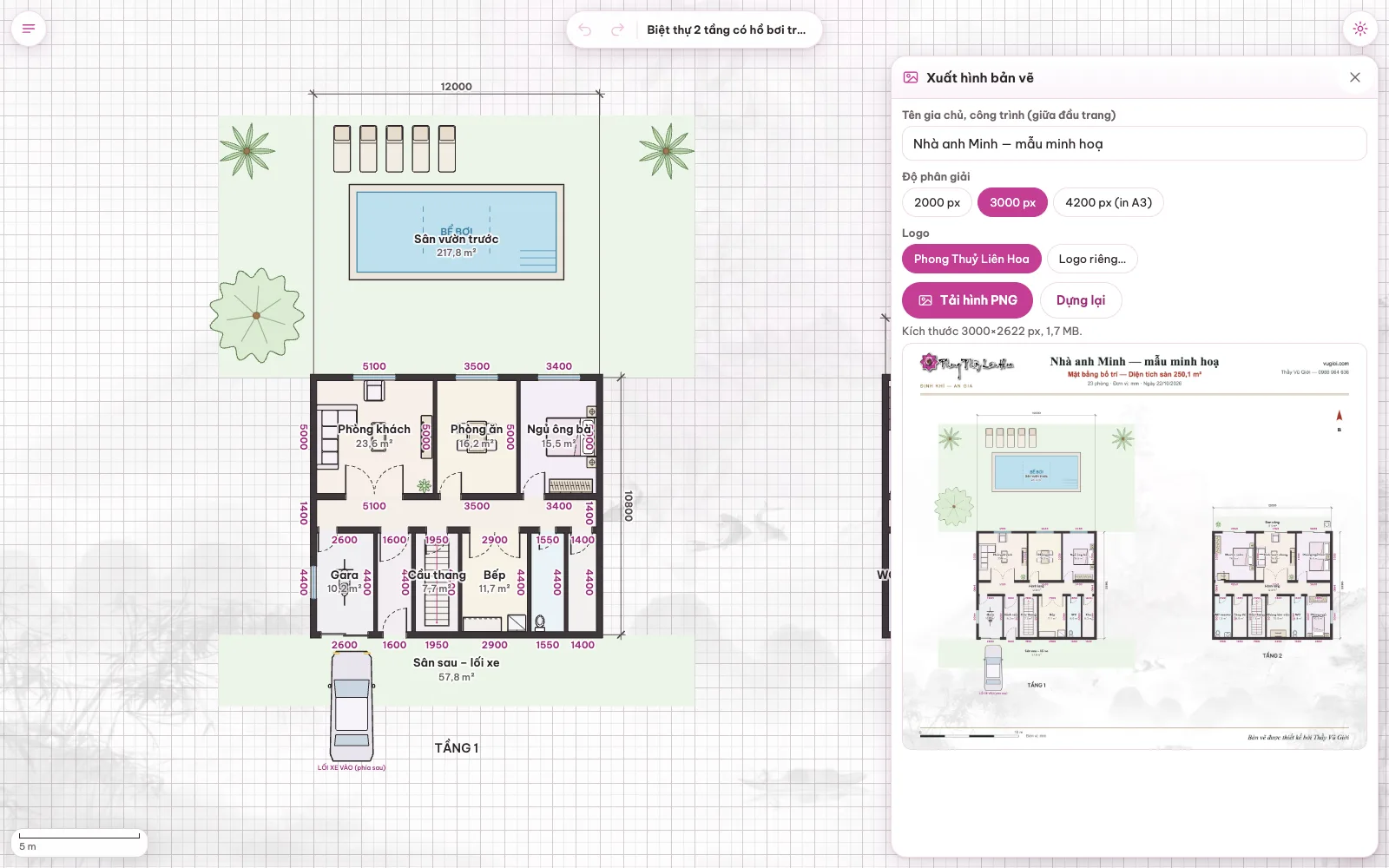

Vào ⚙ › Tệp › Xuất ảnh PNG (hoặc nút ảnh trên dải phím nóng ⚡). Ngăn Xuất hình bản vẽ mở ra với ba lựa chọn:
- Tên gia chủ, công trình — dòng chữ lớn giữa đầu trang, ví dụ "Nhà anh Minh — mẫu minh hoạ";
- Độ phân giải: 2000 px, 3000 px hoặc 4200 px (in A3);
- Logo: logo Phong Thuỷ Liên Hoa, hoặc Logo riêng… — người hành nghề chọn logo văn phòng của mình.
App dựng hình xem trước ngay trong ngăn, ghi kích thước điểm ảnh và dung lượng tệp; bấm Tải hình PNG để lưu (trên điện thoại Android, tệp nằm ở Tải về › VeMatBang).
Hình xuất ra có bố cục cố định, sạch và trang trọng:
- đầu trang: logo sen Phong Thuỷ Liên Hoa với khẩu hiệu "Định khí — An gia"; tên gia chủ; dòng "Mặt bằng bố trí — Diện tích sàn … m²"; số phòng, đơn vị mm và ngày xuất; góc phải ghi vugioi.com và Thầy Vũ Giới — 0988 964 636;
- thân: mặt bằng đầy đủ kích thước, tên và diện tích từng phòng, các tầng xếp cạnh nhau, mũi tên hướng Bắc;
- chân trang: thước tỉ lệ thật và dòng "Bản vẽ được thiết kế bởi Thầy Vũ Giới", nền thuỷ mặc nhẹ.
Xuất PDF A3 đúng tỉ lệ để in
Cần bản in đưa thợ hoặc kẹp hồ sơ, quý vị chọn ⚙ › Tệp › Xuất PDF A3 đúng tỉ lệ. App tự chọn tỉ lệ in hợp nhất (1:50, 1:75, 1:100, 1:200…) sao cho trọn bản vẽ nằm vừa khổ A3 ngang, rồi thêm khung tên ghi "Tỉ lệ 1:… · Khổ A3 · Đơn vị: mm · ngày", thước tỉ lệ thật và mũi tên Bắc. In đúng khổ A3, quý vị đo trên giấy bằng thước là ra kích thước thật.
Lưu và mang bản vẽ đi
Cùng nhóm Tệp còn có:
- Lưu tệp .json và Mở tệp .json — mang bản vẽ sang máy khác, gửi cho đồng nghiệp;
- Xuất dữ liệu 3D — tệp .json chứa tường, cửa, phòng, đồ dùng theo mm, dùng cho các công cụ dựng 3D khác;
- Bản vẽ mới — có hỏi lại trước khi xoá, và hoàn tác được.
Mẹo trình bày với gia chủ
- Trước khi xuất hình, bật Hiện kích thước tường để gia chủ đối chiếu với số đo thực tế; muốn hình thoáng cho người không quen bản vẽ thì tắt đi.
- Đặt tên bản vẽ là tên gia chủ ngay từ đầu (⚙ › Cài đặt bản vẽ), hình xuất và tệp lưu đều mang tên đó, dễ tìm lại.
- Gửi kèm hai ảnh: một ảnh 3D hạ thấp tường để gia chủ hình dung, một hình xuất 2D có diện tích và hướng Bắc để làm hồ sơ.
- Cần chỉ ra cung, hướng cho gia chủ, bật Lưới cửu cung – bát quái ở nhóm Hiển thị rồi chụp màn hình, hoặc chuyển sang Lập Cục Pháp để có hình phân cung đầy đủ.
Đọc tiếp và dùng thử
Muốn đặt la kinh lên chính mặt bằng này, đọc Thao tác nhanh và chuyển sang Lập Cục Pháp. Chưa có bản vẽ, mở một mẫu ở Thư viện 550 nhà mẫu hoặc xem trước ở chuyên mục Mẫu Nhà. Các gói dùng app có ở bài bốn gói và cách chọn.
